电动升降横幅
产品介绍

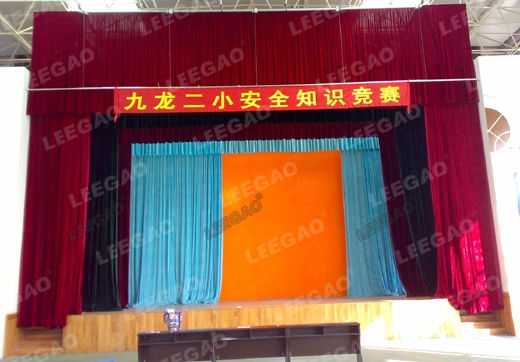

一、产品简介 电动升降会标是我公司开发的一种新型产品,是老式升降会标的升级换代产品。由于采用进口马达,所以具有噪音小、限位精确、过热保护等特点。会标长度可以无限延伸,控制方式可采用开关、无线电控制或集 电动舞台升降系统采用带制动功能的专用电机,可以保证机构的稳定性。配备双出轴涡轮涡杆减速箱,可以根据须要调整不同的提升速度。系统行程控制采用精度极高的机械计数方式,行程控制与电机一体化。本机构有完善的电机延时、过流保护及控制功能。超重时可定做。 电动升降横幅可根据客户要求选择20N/M、40N/M、60N/M、80N/M 220V交流管状电机,内置过热保护装置,可任意升、降、停,具有运转宁静,调试方便,驱动功率大等特点。卷管为优质铝合金材料,强度高,且不易变形;表面进行阳极氧化或烤漆处理,防老化、耐腐蚀,最长可做至。卷管外配套使用相同内径的螺纹卷绳器。安装码选用白色烤漆高强度合金钢,抗弯抗剪强度大,保证机构安装使用的安全可靠性。控制系统可选择经济型无线控制器或豪华型无线控制器。
二、产品参数:
1、采用larone电机,φ70铝管;
2、安装码的尺寸为:7cm×9cm;
3、控制器采用无线控制器;

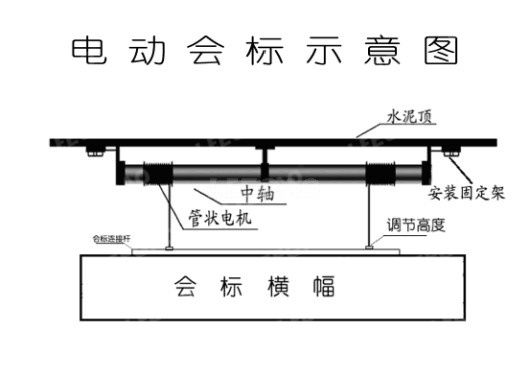

4、产品结构示意图(如下)
![](../Upimages/a/pro/001/037.jpg)
三、 电源驳接及行程调节指南
1 、驳接电源线( 220V/50HZ 电源)
其中①、②为电源线,③④⑤⑥为电机线。①黑线为电源火线,②蓝线为电源零线,③蓝线为电机零线(电机共享线),④棕线为电机火线(正反线)、⑤黑线为电机火线(正反线),⑥花线为电机接地线。④棕线与⑤黑线交换电机旋转方向相反。
2 、行程调节
电机尾部电源线两侧有电机正反转向标识(
![](../Upimages/a/pro/001/038.jpg)
![](../Upimages/a/pro/001/039.jpg)
![](../Upimages/a/pro/001/040.jpg)
![](../Upimages/a/pro/001/041.jpg)
序号 |
故障现象 |
故障原因 |
故障排除方法 |
1 |
按下控制器向下按钮,向上运行 |
控制器内部接线错误 |
将电机引线中的黑线与棕线的接线位置对换即可 |
2 |
接通电源,电机只能单向运转 |
电机内行程开关未打开 |
调整电机行程开关 |
3 |
电机通电后不转或 |
• 电源电压过低 |
• 调整至额定电压 |
4 |
电机运行时突然停转 |
超过电机额定工作时间 4 分钟或过热保护温度 130 ℃ |
约待 20 分钟电机冷却后会自动恢复工作状态 |
